精密工具車床 CTL-618EVS 全面介紹與操作指南 #
產品概述 #
CTL-618EVS 是一款專為高精度加工設計的工具車床，結合了人性化設計與嚴謹的製造工藝，適合對機械品質與精度有高要求的用戶。其主要特點包括：
- 280mm (11") 工件迴轉直徑
- 457mm (18") 主軸面至尾座距離
- 快速切換公/英制車牙齒輪箱
- 無段變速主軸轉速 50-4000 RPM
- 熱處理、硬化處理研磨床身
- 主軸採用高精密斜角滾珠軸承並預壓，確保低背隙
- 5C 筒夾與拉桿設計，便於快速上下工件
- 無段變速自動進刀系統，可獨立控制速度
- 內建車牙長度控制裝置與複式刀座，提升車牙效率與精度
技術規格 #
| 項目 | 規格 |
|---|---|
| 主軸夾頭 | 150 mm (6") 三爪/四爪夾頭 |
| 脹開式彈簧套爪 | 76 mm (3") |
| 圓形5C套筒夾頭 | 27 mm (1-1/16") |
| 六邊形5C套筒夾頭 | 22 mm (7/8") |
| 正方形5C套筒夾頭 | 19 mm (3/4") |
| 階梯彈簧夾頭 | 27 ~ 152mm (1-1/16-6") |
| 主軸鼻端直徑 | Ø55.5 mm (Ø2.189") |
| 主軸鼻端 I.D/O.D | 5C (10°) / 4° Taper |
| 主軸轉速(變頻式) | 50-4,000 rpm (5C) / 50-3,000 rpm (6" 3-jaw) |
| 主軸馬達 | 3 HP, 220V, 3PH |
| 主軸孔徑 | 31.75mm (1-1/4") |
| 棒料直徑(5C) | Ø27 mm (Ø1-1/16") |
| 兩頂心間距離 | 457 mm (18") |
| 床台上旋徑 | 280 mm (11") |
| 車架滑座上旋徑 | 230 mm (9") |
| 橫滑座上旋徑 | 152 mm (6") |
| 車架滑座進給範圍 | 8~178 mm (5/16" ~ 7") |
| 橫滑座機動進給範圍 | 5~102 mm (3/16" ~ 4") |
| 橫滑座行程 | 152 mm (6") |
| 快速滑動行程 | 2.5 mm (0.1") |
| 複式刀座滑動行程 | 76 mm (3") |
| 尾座主軸直徑 | Ø34.5 mm (1.358") |
| 尾座主軸斜度 | MT. #2 |
| 尾座主軸行程 | 95 mm (3-3/4") |
| 冷卻泵 | 1/8HP, 220V, 3PH |
| 進給馬達 | 1/2 HP |
| 齒輪車牙範圍 | 0.275~2.7 mm (11~108 TPI) |
| 淨/毛重 | 1,804/2,024 lb. (820/920 kg.) |
| 包裝尺寸 | 1,910 x 850 x 1,860 mm (75" x 33" x 73") |
操作介面 #

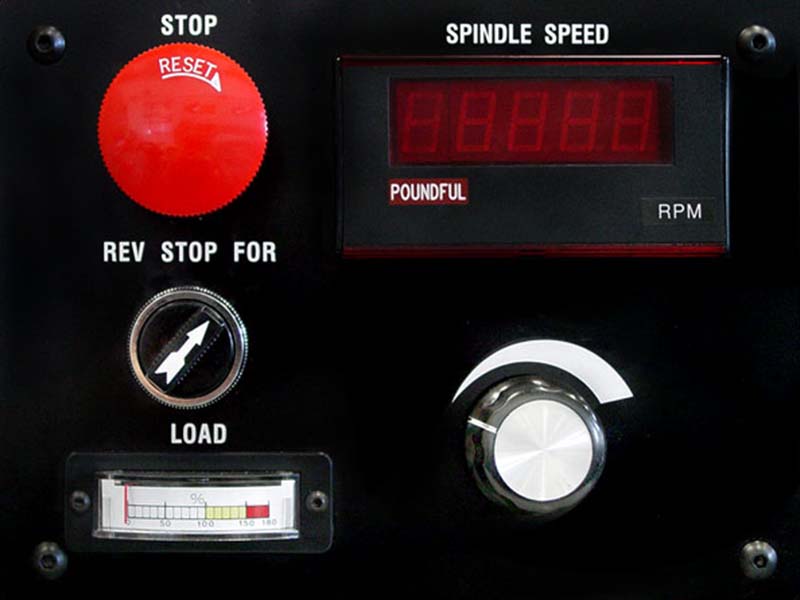

CTL-618EVS 配備電子式無段變速顯示系統，主軸轉速 50~4000RPM，控制箱可即時顯示轉速與馬達負載。
操作說明與維護 #
水平校正 #
- 使用水平儀於兩側，調整六個可調腳座，確保機台平穩。
- 機械總重 1100kg，吊掛時請確認吊具負重能力。
機械檢查與清潔 #
- 拆箱後檢查有無損傷或零件遺失。
- 出廠前已防鏽，建議用去漬油擦拭，勿用空壓機清潔。
安裝與調平 #
- 建議底座厚度 300mm。
- 六個可調腳座調整後，將螺絲鎖緊。
電源連結 #
- 檢查電壓，依 RST 三相接線，並確認主軸正轉。
- 切削液馬達轉向亦需確認。
潤滑 #
- 車架滑座：建議用 30# 或 20# 潤滑油。
- 自動進給齒輪箱：使用一般剎車油。
- 主軸滾珠軸承為永久潤滑。
主軸啟動與速度調整 #
- 啟動開關、選擇正逆轉、啟動主軸、調整速度旋鈕。
- 筒夾最高 4000RPM，夾頭最高 3000RPM。
- 指令切換需在主軸停止時進行。

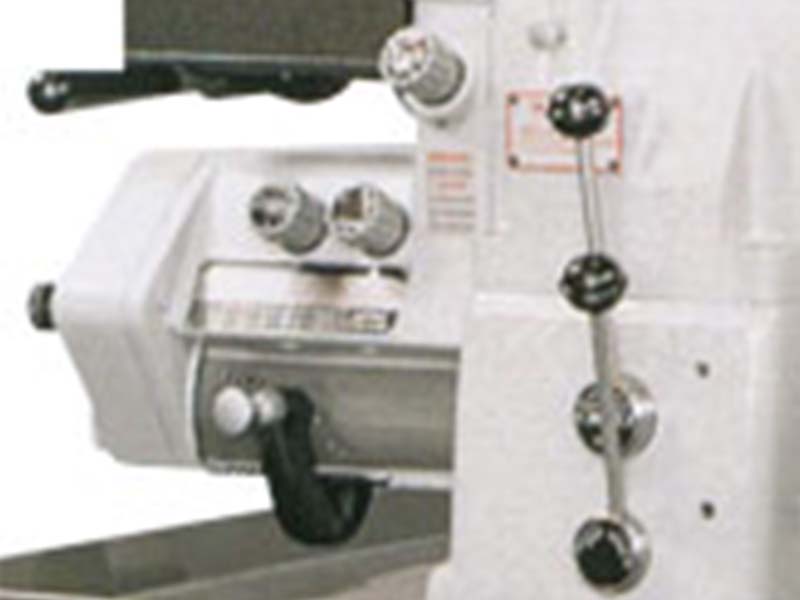

快速轉換齒輪箱 #
- T 把手切換自動進給/車牙。
- 外部把手可直接變換車牙規格，最高可切至一英吋 250 牙。
車牙長度控制 #
- 透過車牙半螺帽桿與長度控制桿，精確控制車牙長度。
主軸煞車系統 #
- 變頻器與剎車電阻組合，可調整剎車時間。
主軸皮帶調整 #
- 依步驟調整皮帶鬆緊，確保運轉平穩。
5C 筒夾拉桿操作 #
- 拆裝與使用方式詳述，確保夾持精度與壽命。
車架滑座與十字滑座 #

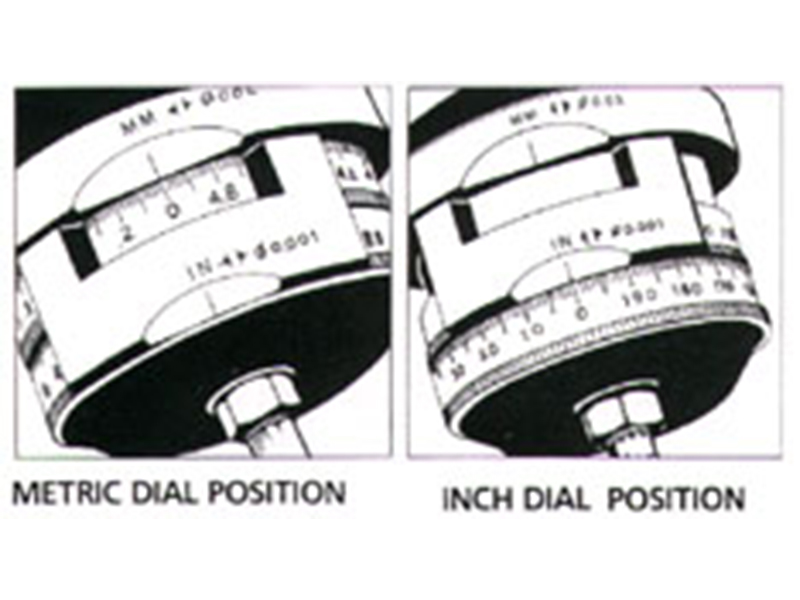

- 雙刻度環設計，公制/英制切換方便。
- 固定與離合器調整，確保進給與剎車功能正常。
複式刀座 #
- 快速進退刀設計，提升車牙效率。
自動進刀控制 #
- 變頻馬達驅動，速度可調，Z/X 軸方向明確。
切削水開關 #
- ON/AUTO/OFF 三段，依主軸運轉自動控制。
尾座 #
- 公英制雙刻度環，心軸與本體皆可鎖定。
車牙切削與齒輪箱設定 #
- 快速轉換齒輪箱可切換 36 種公/英制車牙。
- 車牙時建議最高速度 800RPM。
- 詳細齒輪更換與公制/英制車牙設定步驟。
選配配件與主軸工具 #
CTL-618EVS 支援多種主軸工具、刀座與選配附件，滿足不同加工需求。
主要選配工具與刀座（部分摘要） #
- 擴張式筒夾、階梯式筒夾、超深式階梯筒夾
- 5C 筒夾停止器、萬向筒夾停止器
- 5C 筒夾裝置板、可加工裝置板、面板、夾頭裝置面板
- 角度背板、頂針帶動板、頂針帶動夾塊
- 三爪夾頭、油壓筒夾、氣壓夾頭、精密夾頭、軟爪
- 各式刀具架（單刀、雙刀、三刀、搪孔、鑽孔、調整型、四方柄、快速替換、延伸型等）
- 跟刀架、中心架、六角轉塔、斜度附件、圓弧車削附件、後置刀座組合
- 直立切刀架、十字滑座、尾座、特殊尾座、擋屑板、頂針、活動頂針、鑽夾、電子放大鏡等
聯絡資訊 #
- 電話: +886-4-2562-5393 / +886-4-2562-6509
- 傳真: +886-4-25620298
- E-mail: cymatic@ms23.hinet.net
- 地址: 台灣台中市神岡區民生路50巷20號
如需更多產品資訊或技術支援，歡迎聯絡我們。
