精密CNC車床CJ-27CNC的設計與應用亮點 #
CYCLEMATIC推出的CJ-27CNC CNC車床，專為追求高剛性與精度的用戶設計，兼顧空間效率與操作便利性。以下將針對其設計特色、技術規格、標準配備及選購配件進行詳細介紹。
產品設計特色 #
- X軸與Z軸採用鳩尾硬軌床台，提供卓越的穩定性與剛性，特別適合粗車削作業。
- 櫛式刀座設計，不僅提升加工精度，也大幅縮短換刀時間。
- 小巧精實的機台結構，有效節省工廠空間，並提升操作靈活性。
- 標準配備氣壓筒夾拉桿，提升夾持效率。
_12437906587318834938.jpg)
_5023603735935809495.jpg)
_16355709537845327730.jpg)
_12374928749841098776.jpg)
車削範圍 #

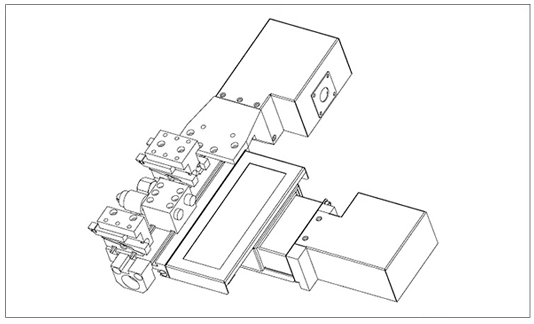

刀具應用 #
機台尺寸 #
技術規格 #
| 機械型號 | CJ-27CNC |
|---|---|
| 床台上旋徑 | 230mm |
| 最大夾持直徑 (5C 夾頭) | 27mm |
| 筒夾形式 | 5C |
| 筒夾內徑 | 27mm |
| 四角 | 19mm |
| 六角 | 22mm |
| 主軸轉速 | 50~6000 r.p.m |
| 主軸通孔直徑 | 31.75mm |
| X軸行程 | 100mm |
| Z軸行程 | 100mm |
| 主軸馬達 | 1.5KW 變頻馬達 |
| X/Z軸馬達 | 0.4KW |
| 機台尺寸 (長x寬x高) | 1120 x 620 x 1580 mm |
| 機台重量 | 500kg |
| 機器高度 | 1580mm |
| 刀具尺寸 | 12mm |
標準配備 #
- 櫛式刀座 x 1
- 工具塊 LJ-3037-AA x 1
- 工具塊 LJ-3037-B x 1
- 氣壓筒夾
- 冷卻系統
- 工作燈
選購配件 #
- 筒夾
- 筒夾停止器
- 擴張式筒夾
- 階級式筒夾
- 3爪或4爪夾頭
- 工具塊
